EMTP 電磁暫態離線仿真和分析軟件


EMTP  是一款功能齊全的電力系統暫態仿真，提供微網、高壓直流輸電HVDC、可再生能源等電力應用分析軟件

     EMTP 是用于電力系統仿真和分析軟件，模擬電磁和機電瞬變的參考，使用完整的組件庫對控制系統和保護進行詳細建模。

     EMTP 具有不平衡多相潮流，能夠解決大規模的輸配電網絡。

     EMTP 具有易操作的圖形化界面，并使用相同的網格數據和在相同的環境中進行潮流，穩態和時域仿真。

     EMTP 完全可以編寫腳本。腳本可以自動完成所有可以手動完成的工作！

     EMTP 使用動態內存分配，并且可以模擬任意拓撲網絡，而無需任何用戶干預：您所繪制的就是您所模擬的！

EMTP—RV 系統組件包括：
        組件保護工具箱（Protection Toolbox）
        勵磁工具箱（Exciters & Governors library）
        Simulink工具箱（Simulink）
        雷電感應過電壓工具箱（LIOV）
        參數研究工具箱(PAMSUITE ）
        可再生能源工具箱(Renewables Toolbox ）

 高壓直流（HVDC）傳輸：
      1） 線路換向轉換器 （LCC）：當今使用的大多數HVDC轉換器都是這種類型 ：
      2）電壓源轉換器（VSC）：VSC-HVDC技術主要使用絕緣 柵雙極晶體管（IGBT）；
      3）模塊化多電平轉換器 （MMC）技術使用串聯的半橋模。

 微網：
      微電網是規模相對較小的系統，但是復雜度很高。它們可以并網運行或孤島運行。在后一種情況下，它們不能從電網的功率和頻率支持中受益，而由于湖或低慣性，保持其穩定性成為一項挑戰。通常，發電是分布式的，并且是基于逆變器的，這迫使相應地建立保護系統并確保可接受的電能質量。

可再生能源：
       風力發電場和太陽能發電場模型包含渦輪機或PV電池，轉換器，升壓變壓器，集熱網，電廠控 制器（PPC）和發電場變壓器。轉換器控制通過測量采樣 和濾波，鎖相環（PLL），調節環和保護系統進行詳細建 模。調節回路在DQ0參考框架中實現，可對有功功率和無 功功率進行解耦控制。

瞬態恢復電壓（TRV）IEEE C37.011：
      是電流中斷后出現在斷路器端子兩端的電壓。可以在兩個連續的時間間 隔中考慮該電壓：一個時間間隔內存在瞬態電壓（TRV），第二個時間間隔內單獨存在一個工頻電壓。

保護工具箱（ Protection Toolbox）

     1、該工具箱為保護系統的仿真和分析打開了新的大門。穩態和時域仿真選項均可用。所有繼電器，熔斷器和熱 敏元件模型都在時域內通過非線性函數（例如CT，VT和CVT磁化強度）進行求解。EMTP的這種
方式可實 現高度精確的保護，并通過高度精確的電源系統模型進行性能分析；
     2、電力系統可以包括許多細節，范圍從電力電子模型，HVDC輸電模型以及與 傳統發電 和輸電相結合的風力發 電。沒有任何限制！繼電器可以捕獲來自基于電力電子設備控制的瞬態，諧波和各種影響；
     3、新的EMTP保護工具箱最終使設置可再生能源保護系統變得容易。用戶可以研究任何電力系統，包括基于倒 置的設備，用于協調功率擺幅檢測，距離保護，限流熔斷器中斷電流或確定變壓器差動保護設置。

勵磁/調速器庫（Exciters & Governors）

     該勵磁機和調速器庫包含用于調速器，勵磁機和電力系統穩定器的50多種標準模型。它包括來自IEEE標 準421.5-2005和421.5-2016“用于電力系統穩定性研究的電力系統模型的IEEE勵磁系統模型推薦實踐”的各 種模型：

     1、激勵器：AC1A，AC2A，AC3A，AC5A，AC6A，AC7B，AC8B，AC9C，AC10C，AC11C，DC1A，DC2A，DC3A， DC4B，IEEET1，IEEET5，SEXS，ST1，ST1A，ST2A，ST3A，ST4B，ST5B，ST6 ST7B，ST8C，ST9C，ST10C；
     2、調速器：DEGOV1，GAST，GAST2A，IEEEG1，IEEEG2，IEEEG3，IEESGO，TGOV1，TGOV5，GGOV1，HYGOVR， WSHYDD，WSHYGP，HYGOV4，HYGOV，IEEEG2，PIDGOV，LCFB1，WSIEG1；
     3、電源系統穩壓器：PSS1A，PSS2B，PSS3B，PSS4B，PSS5C，PSS6C，PSS7C，IEEEST；
     4、勵磁限制器：過勵磁限制器OEL1B，OEL2C，OEL3C，OEL4C，OEL5C，MAXEX2勵磁限制器UEL1，UEL2C；
     5、定子電流限制器：SCL1C ；
     6、渦輪負荷控制器：LCBF1；

LIOV工具箱（雷電感應過電壓的仿真）

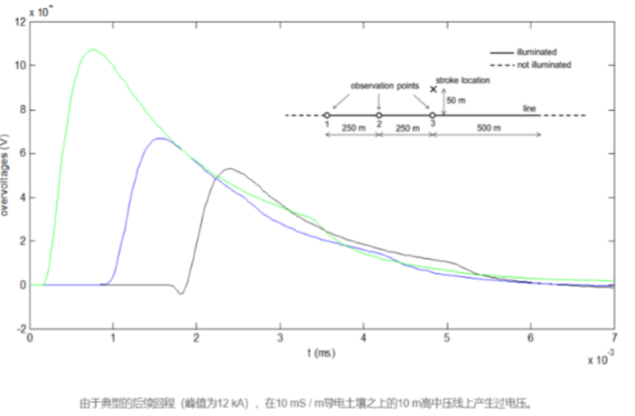

     1、 LIOV-EMTP是一種EMTP模塊，專門用于計算架空配電網絡上雷電引起的過電壓；
     2、 LIOV（雷電感應過電壓）代碼允許計算在有損土壤上方的多導體線路上的雷電感應過電壓，該電壓是線路幾何形狀，雷電電流波形和行程位置，回程速度以及接地電氣參數的函數。

雷電感應過電壓的評估通過以下方式進行：

      1、沿著雷電回程模型，即描述沿通道的回程電流的空間和時間分布的模型，沿著該線計算雷擊程電磁場變化。為此，回程通道被認為是筆直的垂直天線；
      2、評估后的電磁場通過場-傳輸線耦合模型來計算感應過電壓，該模型描述了LEMP和線導體之間的相互作用。為 了評估電磁耦合，所實現的模型基于傳輸線理論和Agrawal等人的場-傳輸線耦合模型[4]。使用有限時域時域技術 （FDTD）求解耦合方程；
      3、為了計算電場的垂直分量，要考慮一個理想的導電地面的假設（已經證明該假設對于不超過幾公里的距離是合 理的）。另一方面，使用Cooray-Rubinstein公式[5，6]計算電場的水平分量，該水平分量受地面有限電導率的影響；
      4、LIOV 代碼已通過與自然和觸發雷電實驗有關的若干實驗數據，核電磁脈沖模擬器和縮小比例模型進行實驗驗證；

參數套件(PAMSUITE) EMTP中進行參數研究的基本工具

      PAMSUITE（用于EMTP的參數建模套件）是用于EMTP的模塊，用于參數研究。
     1、通過將基本情況的EMTP文件導入PAMSUITE，用戶可以執行以下幾種研究；
     2、參數不確定性的模擬（蒙特卡洛）；
     3、敏感性分析；
     4、應急方案探索；
     5、優化 ；
     6、數據同化（數據匹配）。

可再生能源工具箱

      適用于每種應用的可再生能源系統模型可再生能源工具箱提供了詳細的，可定制的可再生能源工廠模型。這些模型可用于各種公園研究，包括：
      1、潮流和穩態運行
      2、故障穿越（FRT）
      3、無功功率和頻率支持
      4、次同步控制交互（SSCI）
      5、公園通電 ?收集器電網過電壓（雷電，開關和臨時（TOV）過電壓）
      6、停放諧波和閃爍研究。

       該工具箱包含以下模型：
      1、光伏（PV）（三相和單相）；
      2、 風力渦輪機（全變頻器（FC）和雙饋感應發電機DFIG ?聚集光伏和風力發電場。

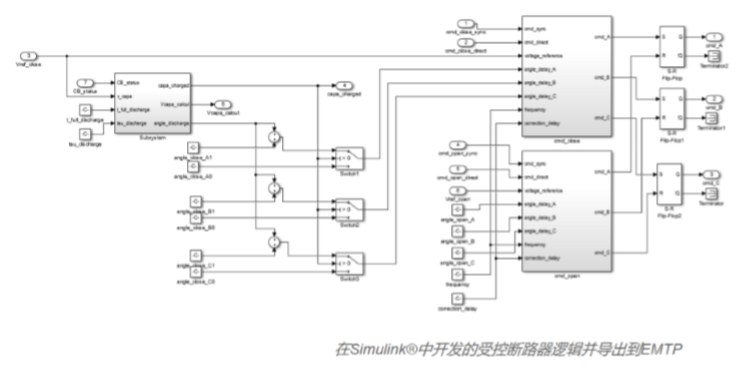

用于Simulink的EMTP工具箱 兩次單擊即可將Simulink模型導入EMTP

      該工具箱允許您單擊兩次即可將任何Simulink模型導入到EMTP設計中，而無需考慮其復雜性。用戶的干 預最少，過程只需幾分鐘！使用適當?shù)腗atlab/Simulink工具箱和編譯器，將自動創建一個DLL，并由該導入工具使用它來創建具有所 有必要連接（引腳）的EMTP模型。向量，復雜和真實的信號都可以與EMTP 接口。也可以在Simulink模 型中定義可調參數，并在EMTP中進行分配。基于Simulink的模型可以快速連接到復雜的EMTP網絡，并受 益于大規模電力系統仿真的可用和獨特的計算性能和模型。

高壓直流（HVDC）的最佳解決方案
  支持主要的HVDC轉換器技術：
      1、線路換向轉換器（LCC）：當今使用的大多數HVDC轉換器都是這種類型的。LCC中使用的開關設備通常 為晶閘管，并以三相12脈沖電橋配置形式布置，以減少諧波。這些轉換器的有功和無功功率控制是通過 控制晶閘管的導通角來實現的；
      2、電壓源轉換器（VSC）：VSC-HVDC技術主要使用絕緣柵雙極晶體管（IGBT）。VSC-HVDC系統的潛在應用 包括異步系統的互連，海上風電場的電網集成，偏遠島嶼，油氣站的電氣化以及多端直流電網。VSCHVDC系統可以通過保持穩定的電壓和頻率來獨立控制有功功率和無功功率。這樣就可以提供非常弱的電 網甚至是無源網絡。
      3、模塊化多電平轉換器（MMC）技術使用串聯的半橋模塊。它克服了HVDC應用中其他多電平轉換器拓撲 的許多限制。MMC拓撲允許使用較低的開關頻率來減少轉換器損耗。此外，通過在每個相中使用大量的 電平，消除了對濾波器的要求。通過增加每條臂的子模塊（SM）的數量，可以輕松實現更高電壓的可擴 展性，并提高可靠性。 EMTP進行微電網研究；

      4、時域迭代求解器：即使它們被稱為微電網，由于存在大量的分布式資源和負載并且它們可能具有非 線性行為，因此它們的模型非常大。EMTP的高級迭代式稀疏矩陣求解器專門設計用于快速，準確地 分析大型和非線性網絡；
      5、根據負荷- 流量結果自動初始化：由于可能存在大量DG，因此在保持數值仿真穩定的同時，使用功 率提升技術進行初始化非常困難。EMTP根據其不平衡潮流解決方案的結果初始化時域仿真，從而實 現了完美的平穩啟動，從而節省了大量時間；
      6、EMTP提供了帶有內置組件的專用微電網分析工具箱，可用于組裝詳細的微電網模型，包括逆變器， 電池，光伏電站和風力渦輪機，以及用于控制系統建模的濾波器和控制塊 ；
      7、EMTP控件庫允許您創建微電網控制系統的詳細模型，包括孤島檢測方案，相量測量單位，發電機 啟動順序和同步。

可 再 生 能 源：

      1、大型風電廠（WP）和光伏電廠（PV）與大容量電力系統的互連仿真；
      2、 EMTP風力發電場和太陽能發電場模型包含渦輪機或PV電池，轉換器，升壓變壓器， 集熱網，電廠控制器（PPC）和發電場變壓器；
      3、詳細的模型包括所有的單個風力渦輪機和光伏組件，轉換器，升壓變壓器，和控制 和保護系統。包括收集器電網故障，LVRT / HVRT能力研究和鐵磁諧振；
      4、包括風力發電機型號，雙饋感應發電機（DFIG）和全轉換器（FC）等 ?PV電池進行建模以重現電源電壓特性；
      5、開關過電壓 瞬態過電壓（TOV）諧波分析 電網規范要求 穩定性分析等等。
