Tyhoon HIL System電力電子實時測試系統

Typhoon HIL, Inc.是一家以技術為主導，專注于電力電子仿真與測試的領軍企業。其與MIT聯合研發的完全基于PFGA以及專業的應用庫的電力電子 HIL系統，為從事電力電子系統研究和設計的團隊在一個系統平臺上實現工程項目的設計、實時仿真、驗證、實時測試提供了全套解決方案。

Tyhoon HIL System 是硬件平臺，軟件系統以及應用的集成，可以快速的創建一個HIL系統，同時將自動生成的代碼并在目標硬件中運行與仿真和對系統測試，從而可以提供工程師HIL快速仿真測試系統，同時快速獲得專業的測試報告。

數字輸入采樣

通過20ns分辨率進行數字輸入信號采樣， 這些通常作為脈沖寬度調制門及驅動信號，這是至關重要的，以盡可能準確地捕捉到占空比

超快速實時仿真

充分利用極小模擬時間步長和先進的數值算法實現極寬的動態范圍模型。 使用先進的數值算法 HIL巧妙地處理寬動態范圍模型。 仿真快速動態開關通過仿真時間步長低至0.5微秒,

優點

?  20 ns PWM 采樣時間

?  0.5 μs 實時仿真步長

?  1 MHz  更新速度

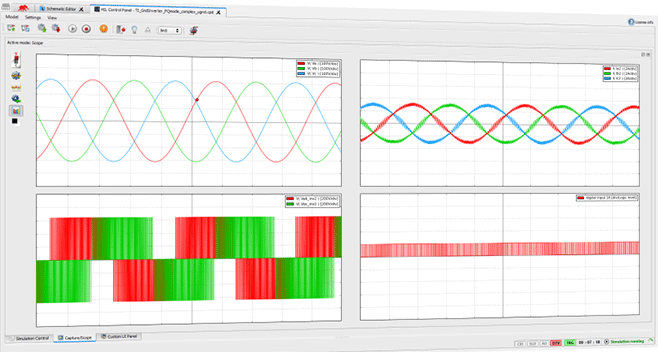

?  內置 32通道示波器

?  先進的虛擬控制器仿真

?  同時仿真功率電路與控制器

?  真正的電力電子HIL 系統

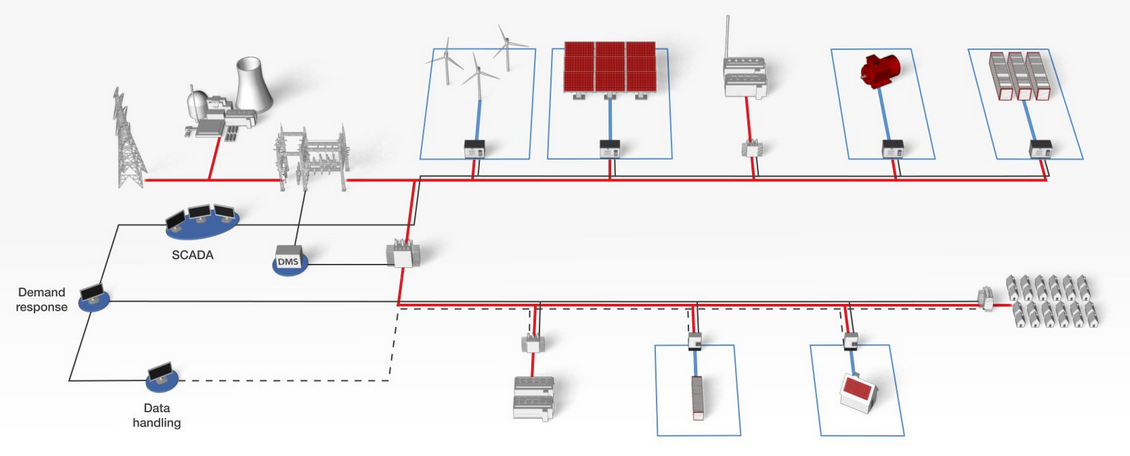

Typhoon HIL uGrid Test bed采用模塊化設計，通過簡單的菊花鏈連接即可實現多個HIL單元的并行運行，允許您的微電網模型規模靈活擴展，無論是單一客戶微網模型，還是部分饋線微網，以及全饋線微網。甚至全變電站微網。

5Gb/s 實時數據級聯，構建大型系統

組建自動化的測試仿真以及能量管理系統

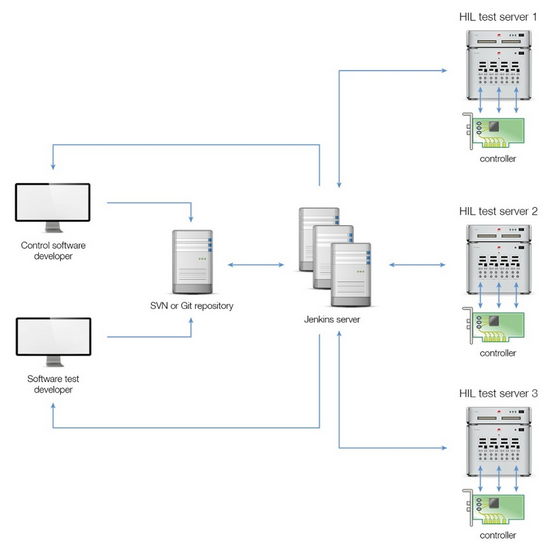

Jenkins 網絡服務管理

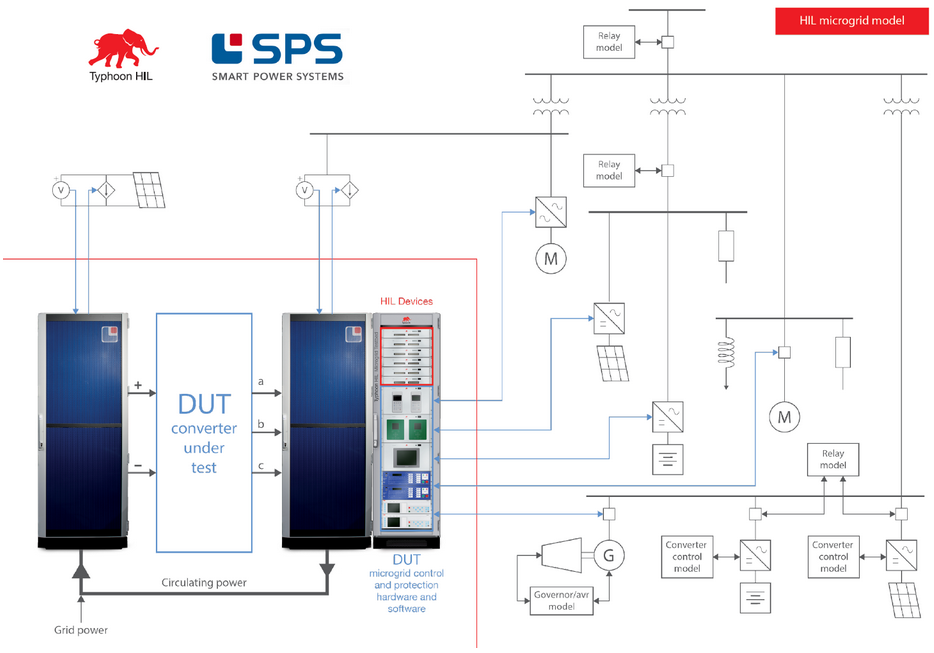

PHIL System

Typhoon HIL μGrid Testbed 系統采用Typhoon HIL, Inc.獨家專利開發，為工程項目的設計、實時仿真、驗證及HIL測試提供了在單一平臺上完整實現的全套解決方案。滿足所有的國際電力電子測試標準如： EN50530、BDEW、AIT ISORIPP、IEEE、IEC，UL1741SA等

感應電機驅動器
變速驅動器現在隨處可見。然而，直接與旋轉電機連接進行設計和控制系統的測試，是既不安全也不愉快的經歷。

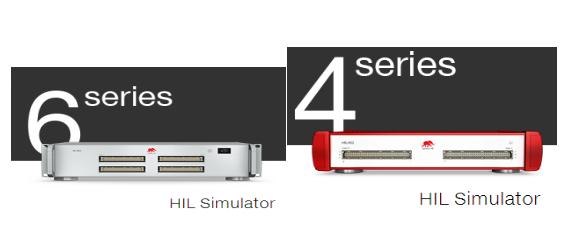

Typhoon HIL402仿真器和配有typhoon HIL DSP接口器的TI系列DSP控制卡為初次上手的學生以及經驗豐富的工程師提供了全面、安全且高保真的操作環境。

控制算法

我們的平臺可對不同的種類的控制器進行設計和測試，從調制器，鎖相環，電流和電壓回路，到轉矩和速度回路以及估測器等，所有減速保護功能，即減速器，預充電，溫度保護等等。可以很容易的對一系列的感應電機控制算法進行設計優化和測試，即:

? V / f控制

? 矢量控制

? 無傳感器控制

此外，我們能在不同的操作條件、故障以及參數變量情況下進行測試，比如

? 傳感器故障

? 機械故障（開路和短路）

? 轉換開關故障

? 機器參數的變化

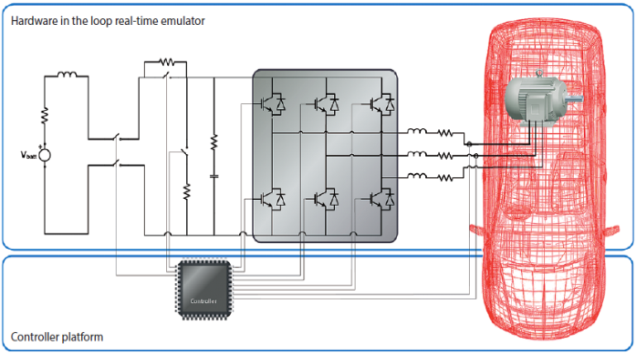

永磁電機驅動器
由于永磁電機的性能和高功率密度特點，廣泛應用于大功率變速風力渦輪機系統，此外，永磁電動機還應用于汽車，高鐵和工業自動化領域。

Typhoon HIL602實時仿真器和配有typhoon HIL DSP接口器的TI系列DSP控制卡為初次上手的學生以及經驗豐富的工程師提供了全面、安全且高保真的操作環境，用來開發、優化和測試控制變量。我們的平臺適用于高速控制以及低頻控制。控制測試等級明確。此外，我們能夠?qū)σ幌盗羞\(yùn)行條件、故障及參數變化情況下進行模擬測試，包括：

? 傳感器故障

? 機械故障（開路和短路）

? 轉換開關故障

? 機器參數的變化

? 動態負載轉矩規格（通過驅動參數得出）

、

光伏逆變器系統

電力電子轉換器是光伏系統中的關鍵部件，它們直接把一個或多個光伏電池板連接到公用電網。為這些轉換器設計和測試控制軟件、固件和硬件費用昂貴且費時，歸因于：

? 直接連接到電網（高電壓，大功率）;

? 很難模擬光伏電池板（包括動態的太陽光照條件，光伏發電等故障)

Typhoon HIL為光伏變換器控制系統的設計測試和自動化檢測提供了高保真的模擬系統，控制系統設計師無需功率級硬件。

HIL能夠?qū)崿F(xiàn)故障注入功能，包括電網干擾，孤島模式，以及動態控制太陽能光照。

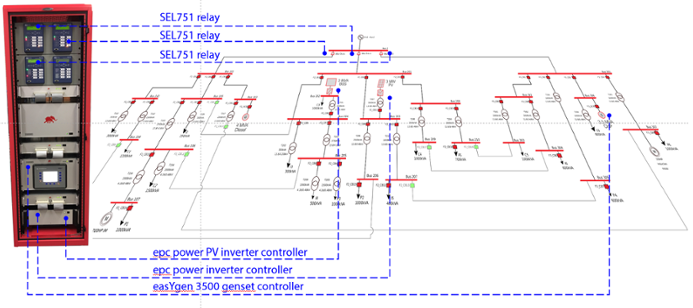

美國加州儲能以及能量管理

航空電力電子仿真系統

支持通信協議與能量管理系統的集成

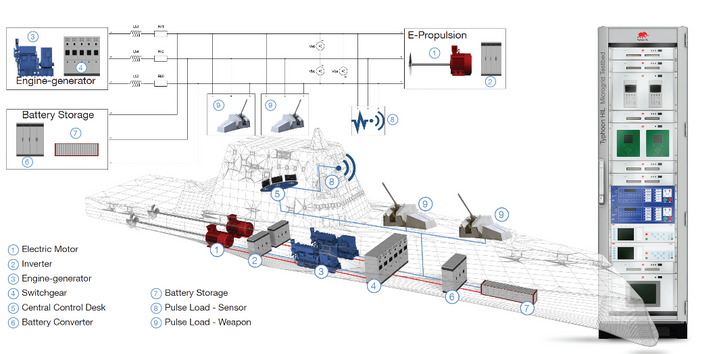

艦船電力系統HIL仿真測試
