新能源微網仿真測試

帛維紫通科技提供—新能源微網仿真測試平臺， 平臺由分布式電源、儲能裝置、能量轉換裝置、相關負荷和監控、保護裝置匯集而成的小型發配電系統，是一個能夠實現自我控制、保護和管理的自治系統，既可以與外部電網并網運行，也可以孤立運行。在微網獨立運行過程中，需要保證各部分包括電源、儲能及轉換等裝置能夠單獨控制。在微網管理系統調控機制下，能夠保證各部分聯合工作，為用電單位提供符合相關標準的電能。在微網與外部電網并行運行時，能夠保證微網輸入外部電網的電能質量符合外部電網標準，不對外部電網產生不良影響。

基于微網運行的復雜性、標準性以及新能源多樣性，搭建實際的微電網測試平臺較為困難。現階段可行性高的技術手段為利用硬件在環仿真技術，在試驗室開發一套全數字化的微電網測試平臺，而Typhoon HIL Testbed能夠實時高保真完成微電網的整個仿真。

微電網

典型微電網的結構：

如圖所示，典型微電網中包含新能源發電（風、光），傳統發電站，儲能模塊，負載模塊，能源管理系統及并網接口。其中能源管理系統控制整個微電網的運行管理，包括子模塊的投切及并網控制。每個子模塊也需要單獨控制器，例如儲能變流器控制，光伏發電MPPT控制，風機控制器等。

Typhoon HIL Testbed微網測試系統能夠完美實現微網各模塊的仿真，同時通過圖形化上位機軟件，創建微網能源管理系統。應用Typhoon HIL 提供的測試套件，用戶可以依據標準（EN50530、BDEW等），對整個微電網進行標準化測試，同時自動化生成報告。

Typhoon HIL微電網仿真圖

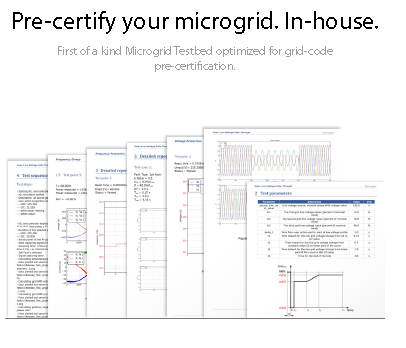

Typhoon HIL 標準化測試套件

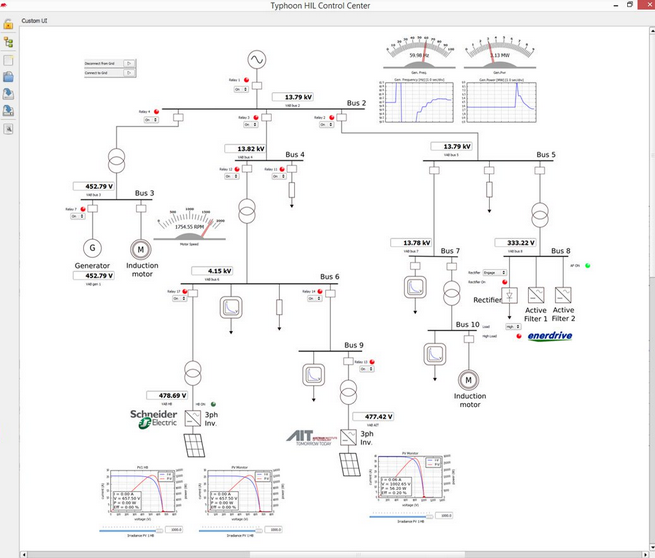

Typhoon HIL微電網能源管理系統界面
